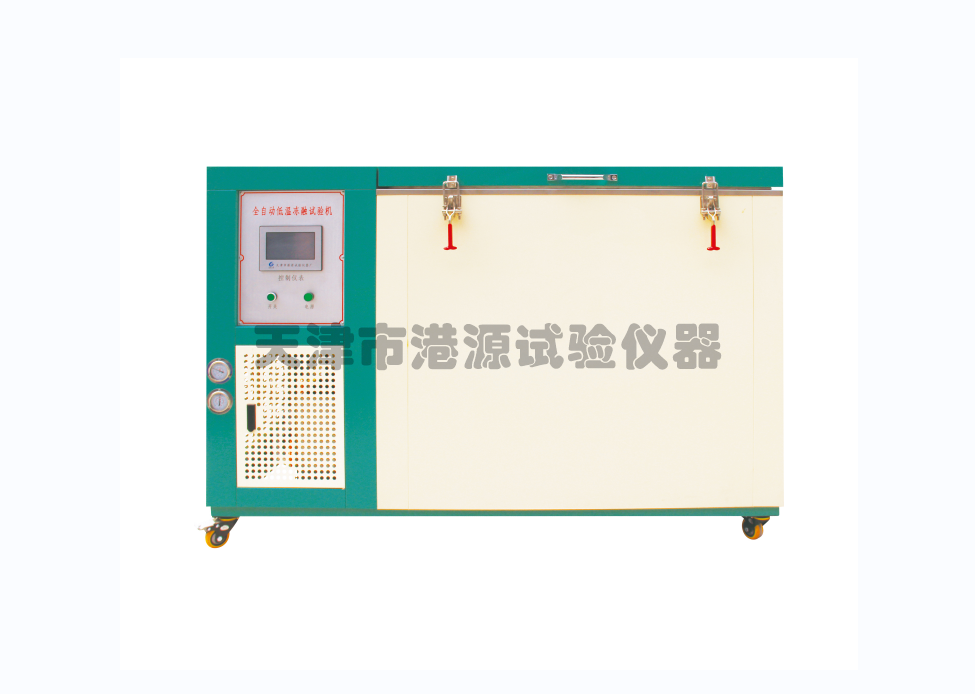

MD-18混凝土抗冻试验箱

(慢冻法）

一、产品简介：

 混凝土慢速冻融试验机是按照国标GB/T50082-2024《普通混凝土长期性能和耐久性能试验方法》中的慢冻法、JG/T243-2009《混凝土抗冻试验设备》中的混凝土慢速冻融试验设备、GB／T2542—2003《砌墙砖实验方法》、GB/T4lll-1997《混凝土小型空心砌块试验方法》、GB／T38l0．12—2007《陶瓷砖抗冻性的测定》、JGJ/T70-2009《砂浆抗冻性能试验方法》所提试验条件而设计的：同时还可以按照用户的要求完成部分不高于-30℃的低温试验。

  本产品可作砌墙砖、岩石、红砖、混凝土、砂浆、加气混凝土等试件的抗冻性检测，自动控制升温、降温及恒温的自动循环冻融检测。
  MD-18混凝土慢速冻融试验机采用中文液晶显示,显示试验状态、恒温时间、循环次数等内容。全不锈钢内胆制造,外观新颖经久耐用。采用进口压缩机组，制冷迅速能效比高。

二、产品特点：

Ø 压缩机、加热部分、电源控制部分均采用进口件，高质量、高性能

Ø 满载运转时冻融箱内各点温度极差不超过2℃

Ø 仪表自动控制，数据曲线实时动态显示、试验数据自动存储，具有试验意外终断自动恢复功能

Ø 安装方便，占地小，低噪音

三、产品组成：

试验采用气冻水融法,把符合外观要求的100×100×100的混凝土试件和测温试件放进试件桶中,用17~23℃的水浸泡4天，然后把试件桶放入冻融试验槽中，用循环的冷冻液对试件反复进行降温和升温，周期性地把试件进行冻结和融化。混凝土试件每做25次冻融循环试验，都要测量1次重量和相对动弹性模量。当相对动弹性模量下降至初始值的60％或质量损失率达5％时，即认为试件已达破坏，并以相应的冻融循环次数作为该混凝土的抗冻等级。如果试件冻融至预定的循环次数，而相对动弹性模量或质量损失率均未达到上述指标，可认为试验的混凝土抗冻性已满足设计要求。根据冻融循环次数及相应的相对动弹性模量可计算出混凝土耐久性系数，供设计选材时参考。因此，在动弹性模量，质量损失率和耐久性系数为评定指标的混凝土抗冻试验中，本装置是不可少的试验设备。可满足国内外各相关行业设计、研究、施工的需要。

本冻融试验系统由冻融试验主机箱、制冷剂循环及加热制冷系统、测温记录与自动控制系统三部分组成。

四、主要技术参数

1.型号:MD-18

2.冷凝器冷却方式:风冷

3.试件数量:18组

4.试件尺寸:100×100×100mm，测温件尺寸相同

5.冻融循环周期:制冷2.0～3小时

6.传感器1：中心温度控制:20～-20±2℃

7.传感器2：液体温度控制

高温控制：18～23℃   低温控制：-23～-18℃

8.传感器3：对角线温度控制:对角线温度监测箱体内温度极差不超过2℃

9.传感器4：二次保护温度控制:50℃～-30℃

10.温度记录仪:彩色触摸屏

11.控制系统：自动控制、数据曲线实时动态显示、断电记忆和试验数据自动存储等功能

12.制冷机压缩机全封闭：1.5HP

13.加热功率：4kW

14.运行功率：5kW

15.供电：220V  50Hz

16.外形尺寸：1120*500*520mm

17.重量约：260kg
