产品概述

GY-1硬化混凝土气泡间距系数分析仪主要适用于研究混凝土引气剂对混凝土气泡特征参数的影响、气泡特征参数与材料配比的关系以及气泡间距系数与抗冻耐久性指标的关系的研究等。采集软件界面友好快速测量含气量(vol%)，气泡平均弦长，气泡平均半径，气泡比表面积，气泡间距系数，气泡个数等参数据格式多样化，可储存图标、照片等格式。

产品简介

检测方法：直线导线法

测试指标：气泡个数、气泡直径、气泡间距系数等

执行标准

1.TB/T3275-2011《铁路混凝土》

2.SL352-2006《水工混凝土试验规程》

3.TB10005-2010《铁路混凝土结构耐久性设计规范》

4.TB10424-2010《铁路混凝土工程施工质量验收标准》

5.JTG3420-2020《公路工程水泥及水泥混凝土试验规程》

6.T0584-2020《水泥混凝土气泡间距系数试验方法（导线法）》

技术参数

1.显微镜分辨率：≤2μm

2.显微镜放大倍数：100～200 倍

3.显微镜照明：大灯罩聚光漫反射型

4.活动底座移动：精度小于 2μm

5.弦长测试范围：≥0.01mm

6.移动平台控制： 软件控制上下左右按钮任意选择起点

7.软件可以自动寻找设置的起始点

8.自动生成整张照片

9.试验报告任意插入样品照片

10.移动平台可通过软件上按钮进行上、下、左、右移动

11.可测试含气量，气泡平均弦长，气泡个数，气泡平均半径，气泡平均比表面积，气泡间距系数，实验时间快速

12.分析软件实时显示当前采集的图片及处理后的图片，并可拼结测试后的图片

13.试验结束后数据以Excel文件生成列表及曲线图形

标准配置

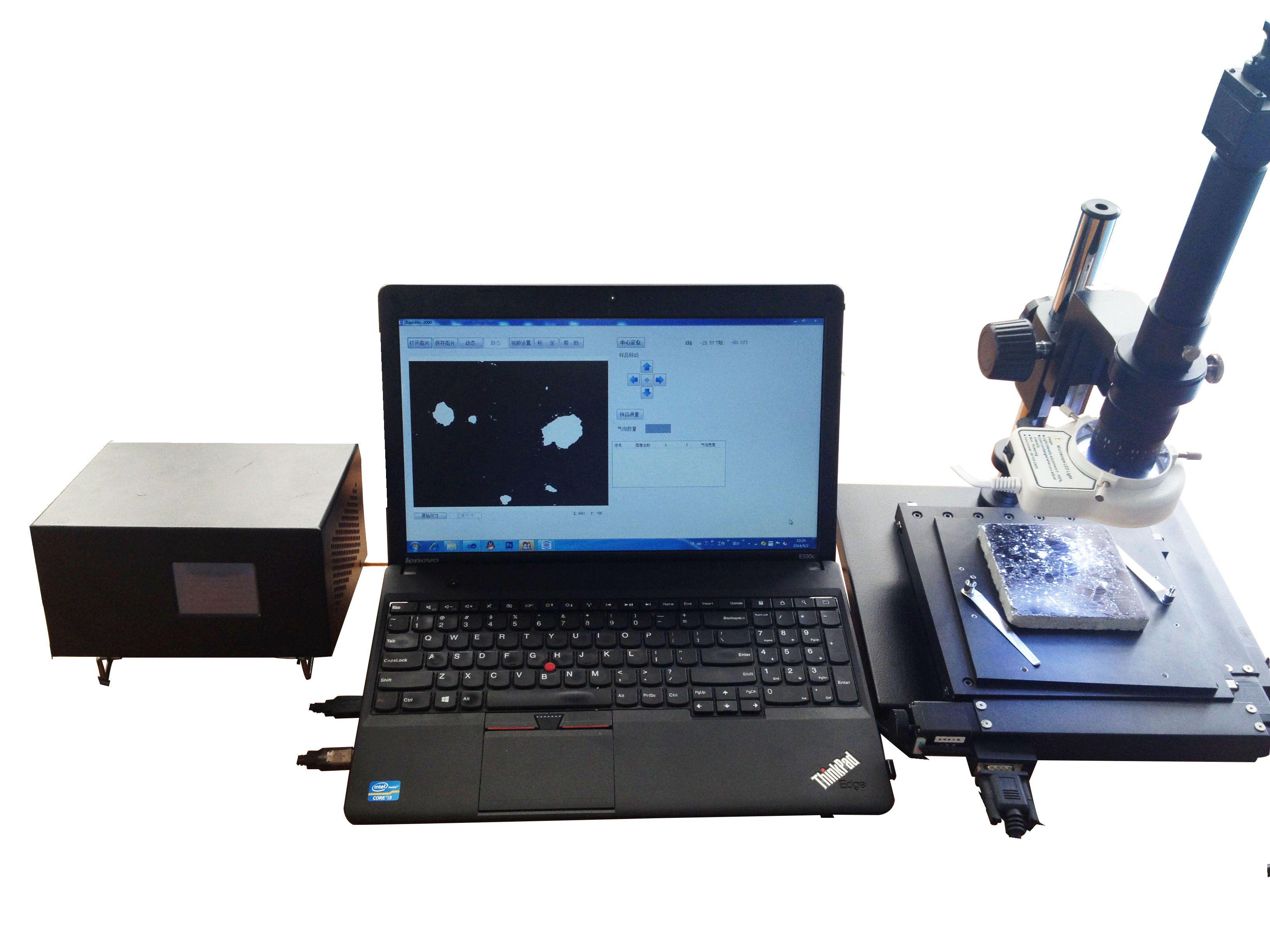

1、GY-1型硬化混凝土气泡间距系数分析仪主机 1 台

2、电脑控制位移平台：1套

3、显微镜物镜 1 套

4、21 寸电脑一体机 1 台

5、电脑测试软件光盘 1 张

6、数字电子照像机 1 个

7、聚光型光源 1 台

8、GY-1气泡分析监控软件 1 套

技术参数

1.显微镜分辨率：≤2μm

2.显微镜放大倍数：100～200 倍

3.显微镜照明：大灯罩聚光漫反射型

4.活动底座移动：精度小于 2μm

5.弦长测试范围：≥0.01mm

6.移动平台控制： 软件控制上下左右按钮任意选择起点

7.软件可以自动寻找设置的起始点

8.自动生成整张照片

9.试验报告任意插入样品照片

10.移动平台可通过软件上按钮进行上、下、左、右移动

11.可测试含气量，气泡平均弦长，气泡个数，气泡平均半径，气泡平均比表面积，气泡间距系数，实验时间快速

12.分析软件实时显示当前采集的图片及处理后的图片，并可拼结测试后的图片

13.试验结束后数据以Excel文件生成列表及曲线图形
