电 话：022-69555777手 机：18602222012
传 真：022-69555777
地 址：天津市红桥区创意街意库创意园
勃氏比表面积仪
- 型 号：FBT-9型
- 类 别：水泥砂浆检测系列
- 价 格：￥面议
- 产 地：天津

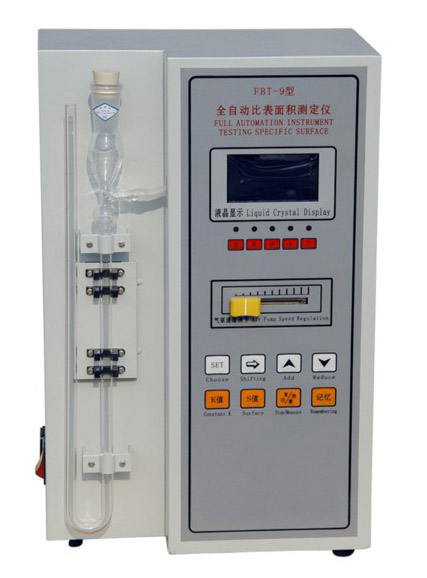

FBT-9型全自动勃氏比表面积测定仪
FBT-9型全自动勃氏比表面积测定仪
一、产品简介：
本产品是根据美国ASTM204-80透气法改进制成，基本原理是采用一定量的空气，透过具有一定空隙率和一定厚度的压实粉料层时受到的阻力不同而进行测定的。广泛应用于水泥、陶瓷、磨料、金属、火药等非多孔性粉状物料的比表面积 。
二、主要技术参数：
1、透气圆筒内腔直径：12.7±0.1mm
2、透气圆筒内腔试料层高度：15±0.5mm
3、穿孔板孔数：35
4、穿孔板孔径：0.1mm
5、穿孔板厚度：1±0.1mm
6、净重：3.2Kg
三、主要特点：
本仪器在5型勃氏比的基础上又增加了几个功能：
1、用户可自由调节试样的空隙率，测量的范围就比FBT-5型的测量范围宽；
2、用户还可以根据测量的需要，自己调节气阀的速度；
3、测量精度从原来的四位上升到五位，拓宽了试样的测量范围；
4、采用液晶屏显示，直观方便。
四、按键操作：
［SET］：测量K值、S值参数选择
［→］：参数位选择
［▲］：参数加键选择
［▼］：参数减键选择
［K值］：测量K值参数
［S值］：测量S值参数
［测量/复位］：控制K值或S值的测量和停止
［记忆］：查看以前操作的比表面积值
五、仪器原理 ：
1、比表面积是指水泥粉末所具有的总面积，以M2/KG表示。
2、本方法根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥比表面积。
六、试验步骤：
1、试样准备
请参阅随机所附《水泥比表面积测定方法（勃氏法）》GB8074-2008
2、确定试样量
请参阅随机所附《水泥比表面积测定方法（勃氏法）》GB8074-2008
3、试验层制备
请参阅随机所附《水泥比表面积测定方法（勃氏法）》GB8074-2008
4、其他未详列试验问题均请参阅GB8074-2008
七、维护保养：
压力计、保险管的更换：
1、 压力计的更换
①把四个固定螺丝卸下来，拔掉已损坏压力计上的胶管
②把新的压力计用于固定螺丝的部位用“医用”胶布包好(包扎好的圈数可参照原损坏的压力计包扎圈数)。插上胶管，然后把压力计放到固定夹子上，调整好高度（压力计右端外壁的撒那条刻度线分别与光电管1、2、3平齐或稍下方）再用螺丝固定，更换好压力计后，检查漏气请参照使用说明书。
2、保险管的更换
保险管在仪器左侧插座内，先拔掉电源线，用小一字改锥把插座内T型方块撬出，拿下已损坏的保险管，然后换上新的规格为5×20/1A的保险管，再把T行方块推入座内。如电磁阀和抽气阀损坏请直接与厂家联系。
八、操作及标定：
1、检测前的准备工作：
（1）被测试样烘干备用
（2）预先测定好被测试样的浓度
（3） 220V、50HZ的交流电源系统
（4）千分之一天平一台
（5）黄油少许
（6）将仪器放平放稳，接通电源，打开仪器左侧的电源开关。如果仪器的液晶屏显示Errl,表示玻璃压力计内的水位未达或超过最低刻度线。
（7）如果未到最低刻度，请用滴管从压力计左侧一滴滴的滴入清水。滴水过程中应仔细观察显示屏，如果显示屏出现比表面积值、K值和温度值，请停止注入水，仪器这时处于待机状态；如果超过最低刻度，请倒出水，然后按上述操作使仪器处于待机状态，然后测量。
2、仪器常数K的标定：
（1）需要的已知参数：
①标准粉的比表面积
②标准粉的密度
③容桶的标称体积
（2）试样量的制备：
①标准粉需要在115摄氏度下烘干3小时以上，在干燥器中冷却至室温。
②按公式WS=PSXVX(1-εS)计算试验量。其中P&-标准粉密度， V-容桶标称体积εS—标准粉及初测试样空隙率均为0.5 。
③例：标准粉密度3.16g/cm3容桶体积1.980，空隙率0.5。
则：标定仪器时标准粉称量为：
WS=PSv(1-εs)=3.16x1.980x(1-0.5)=3.1284(g)
请称量已烘干并冷却的标准粉3.1284g
3、 将容桶放在金属支架上，放入穿孔板，用推杆将穿孔板放平，再放入一片滤纸，用推杆按到底部平整即可。
4、 通过漏斗将标准粉装入容桶（切忌不要振动容桶 ）
销售1
