顶击式电动振筛机
- 型 号：ZBSX-92A
- 类 别：混凝土检测仪器系列
- 价 格：￥面议
- 产 地：天津

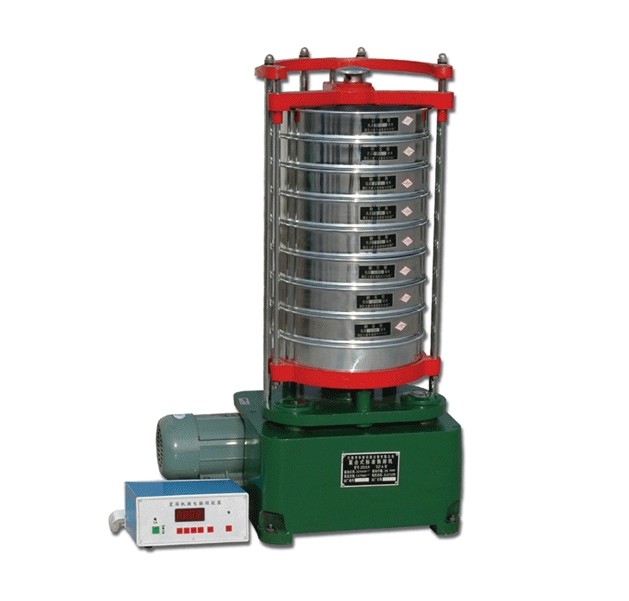

ZBSX-92A顶击式电动振筛机
ZBSX-92A顶击式电动振筛机
一、概述
ZBSX-92A顶击式电动振筛机(震摆仪)适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析，每次开机5分钟，既方便又简单完成分级工作。整套结构由电动机控制箱，摆动座、定时器、夹筛盘、套筛等部分组成。具有体积小、重量轻、外泽美观优雅，其结构先进，性能良好，转幅度大，振击力强，筛分效果好，使用装夹方便灵活。
二、顶击振筛机原理
顶击式振筛机(分样筛振摆仪)主要由摆动机构、震击机构、夹紧机构等部分组成。电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径，也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。
三、技术参数
1、筛子直径： ø200- ø300mm
2、筛座震幅： 8mm
3、振击次数： 147次／分
4、筛摇动次数：221次／分
5、回转半径： 12.5mm
6、电机功率：0.75KW
7、电压380V
四、振筛机与筛子使用说明
1、在按放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。
2、将需筛分化验的物料倒入最上层的筛子内，盖好筛盖然后按放在振摆仪承筛座内。
3、反时转夹筛盘上的胶木手柄，将整个夹筛盘向下滑在套筛上，然后，再顺时针旋转夹筛盘上胶木柄，其内的顶杆轴夹紧承座，把整套分样筛固紧。
4、把振摆仪上的定时器旋钮拨到筛析所需时间，打开电源开关，振摆就会开始筛转式的工作。
5、待定时器到达先定时间的定位，振摆仪自动停止工作。
6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重精确到检析比例。
7、初次工作时无上下震动，因电机倒转，请将电源线头调换一下。
8、工作结束关闭电源。
