石灰土无侧限压力仪
- 型 号：YYW—II（电动）
- 类 别：公路土工仪器系列
- 价 格：￥面议
- 产 地：

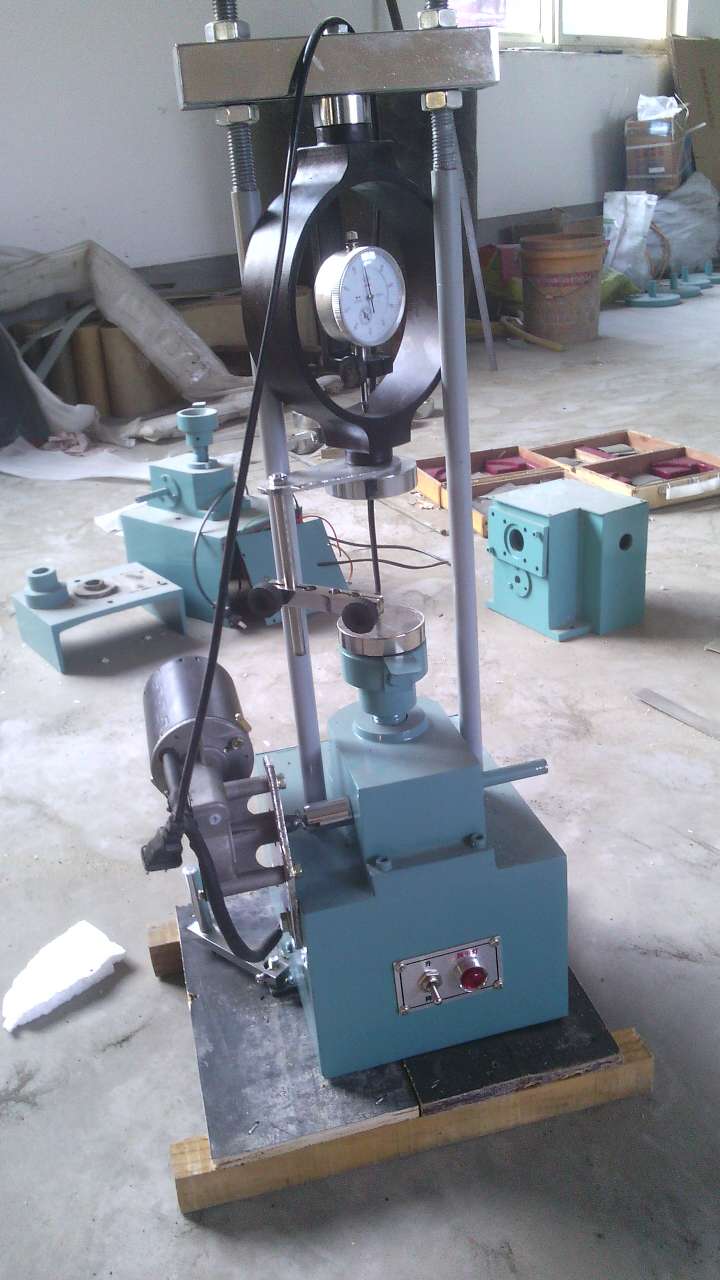

YYW—II石灰土无侧限压力仪（电动）
YYW—II石灰土无侧限压力仪（电动）
一、产品用途：
YYW—II型电动石灰土无侧限压力仪是检查石灰土抗压强度的仪器。石灰土抗压强度是研究石灰土的重要力学指标，对于路面的设计和养护提供依据。本仪器亦可做抗压强度，其它土工试验。
二、技术参数：
1、最大荷载：5KN
2、电机规格：220V 170W
3、电动上升速度：3mm/min
4、手动上升速度：18圈/1mm
5、丝杠盘直径：Ф52mm
6、丝杠移动距离：50mm
三、结构组成：本仪器底座、顶重器、承载板、测力环、百分表等组成。
1、底座：仪器的基座，与立柱和横梁等零件组成框架。
2、顶重器：试验时的加荷装置。
3、承载板：上承载板置于下承载板之上。
4、测力环：5KN，用以测定试件所承受的压力，即抗压强度。
5、百分表：装在测力环中部，表的触头与测力环内圆下部接触
四、操作规程
1. 将原状土按天然层次的方向安放在桌面上，用削土刀或钢丝锯切削成稍大于试样直径及高度的土柱毛坯，放入切土盘的上下托盘之间，用钢丝锯或切土刀，沿侧板由上往下细心切削所需直径和规定高度，两端要削平整，并与侧面垂直，上下均匀，然后立即称重，取切削下的余土测定其含水量。
2. 将试样两端及侧面涂以一薄层凡士林，置于压板中心，转动摇把保留使试样与上加压板刚好接触，量表调零，然后反时针转动摇把，电机以每分钟加压板推进 2-4mm，直至土样破损，此时在百分表上读数，计算轴向应力。
3. 若试验进行到测力环中百分表指针不停止前进，则该土属于塑流破坏，则试验应进行到试样的总应变达20%以上， 以应变20%时的应力为无侧限抗压强度。
4. 试验结束后，正时针转动摇把，取下试样，然后将止转插销拔出，直接转动下升降板迅速下降至试验前位置。
