一、【产品简介】

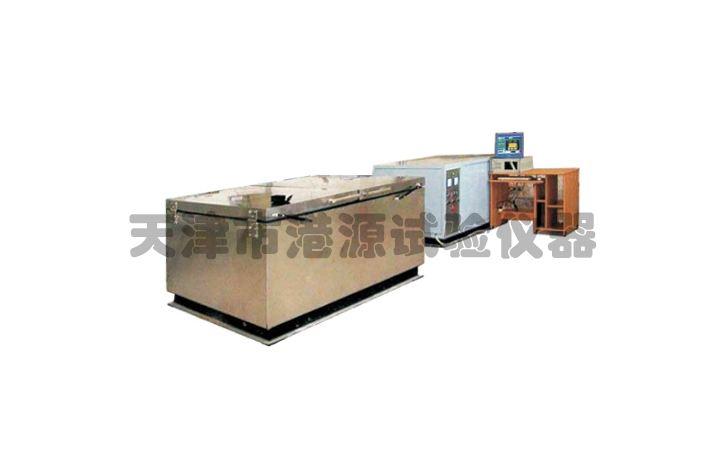

    全级配冻融机是用于测定全级配混凝土抗冻标号的专用设备。本装置设有多级软硬件安全保护功能，对箱内温度超范围、电机断相超负荷、压机超温超压、加热管干烧超温均有完善可靠的保护措施，保证设备的长期安全稳定运行。本装置可兼容全级配和标准试件的测定，本装置的测控软件功能完善、界面友好、操作简便、可靠性高，可在运行中调整各项参数，记录全部相关数据并存挡，供试验后随时查询打印文字及图形报告。

二、【技术指标】

1、试件中心温度: 默认值 -18~8度（可另行设定）

2、全级配试件数量:3块

3、全级配试件尺寸:长X宽X高=900X450X450mm

4、全级配试件周边水层厚度:3-5cm

5、全级配试件冻融周期: 约12小时

6、标准试件数量:49块

7、标准试件尺寸:长X宽X高=400X100X100mm

8、标准试件周边水层厚度:0.3cm

9、标准试件冻融周期:约3小时

10、消耗功率：

制冷压缩机:6.7KW

冷凝器风扇:0.5KW

水泵:3.0KW

11、电加热器:9.0KW

12、计算机系统:0.3KW

三、【产品元器件】

    为保证本装置的高水平整体质量，在制造过程中所采用的配件均为高质产品。制造中采用的所有机械设备、控制元件、测量单元等均符合IEC 国际标准或 GB 国家标准。

1、压缩机采用谷轮8匹风冷压机

2、循环泵采用不锈钢离心耐低温水泵

3、制冷配件全部采用丹麦丹佛斯产品

4、中间继电器、时间继电器等采用日本欧姆龙产品

5、强电配件采用法国施耐德、威得米勒产品

6、工控主机、A/D 卡、继电器卡等采用台湾ADLINK 产品

7、监视器为19寸液晶彩显

8、换热器采用板式换热器

9、箱体采用高档不锈钢板加工，整体聚氨酯发泡保温

10、管道保温采用阿姆斯壮高档保温材料

在上述高质量配件的基础上，进行完善合理的产品结构、配电、互锁保护等功能设计。保证本装置能长期稳定可靠的运行。

四、【基本配置】

1、主机一台1600mmX1200mmX1000mm（电器柜、压缩机系统）

2、冻融箱一台1800mmX1190mmX910mm(三件全级配试件可兼容49件标准试件)

3、测控工业计算机一套（主机、监示器、8路A/D卡、8通道继电器卡、2只千分之一变送器、2只A级PT100传感器、2X5米D37电缆等）

4、100平米冷凝器一台

5、不锈钢全级配试件盒（500X500X1000mm）3只

6、全级配试件吊带3套

7、全级配试件吊具 1套

五、【可选购配套设备】

1.全级配动弹测定仪、2.一吨100克分辨率吊钩式电子称、3.铸钢全级配试模
