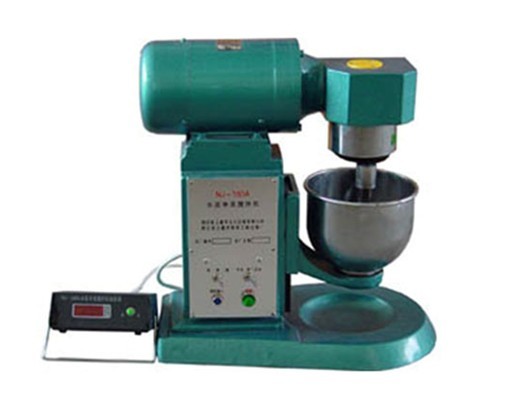

水泥净浆搅拌机

 工作原理
      双速电动机通过联轴器将动力传给传动箱内的蜗杆再经蜗轮及一对齿轮和传给主轴并减速。主轴带动偏心座同步旋转，使固定在偏心座上的搅拌叶进行公转。同时搅拌叶通过搅拌叶轴上端的行星齿轮围绕固定的内齿轮完成自转运动。双速电机经时间程控器控制自动完成一次慢—停—快转的规定工作程序。搅拌锅与滑板用偏心槽旋转锁紧。

技术参数
    1、搅拌叶公转慢速 ： 62±5r/min      搅拌叶公转快速 ： 125±10r/min 　　
       搅拌叶自转慢速 ： 140±5r/min    搅拌叶自转块速 ： 258±10r/min 　
  　2、电机功率： 快速：370 W、慢速：170W
    3、搅拌叶宽度：111mm。
    4、搅拌叶与搅拌叶轴联接螺纹M16×1。
    5、搅拌锅壁厚1mm。
    6、搅拌叶与搅拌锅之间的工作间隙为2±1mm。
    7、搅拌锅内径×深度：φ160×139(mm)。
    8、外形尺寸：长×宽×高   472×280×466(mm)。
    9、净重45kg。
