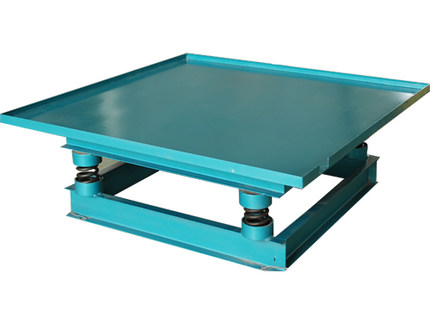

混凝土振动台
- 型 号：
- 类 别：混凝土检测仪器系列
- 价 格：￥面议
- 产 地：
台面尺寸：500*500mm型；800*800 mm型；1000*1000mm型
混凝土振动台
一、概述
混凝土振动台适用于试验室，现场工地作试件成型和预制构件震实各种板柱、梁等混凝土构件振实成型。
二、工作原理
混凝土振动台主要由台底架、振动器弹簧等部件组成，台面与底架均用钢板和型钢焊接而成，振动台是用电动机 加一对相同的偏心轮组成。并通过一对吊架联轴器安装在台面(反面)中心位置，起着振实过程中平稳、垂直方向的作用。
振动台符合 GB/T13309,IEC68-2-6(FC)等国家标准。
三、主要规格
台面尺寸：500*500mm型；800*800 mm型；1000*1000mm型
四、主要技术指标
震动台频率：2860次/分
振幅：0.3-0.6mm
电机功率：1.5千瓦 380V 1千瓦 380V 0.75千瓦 380V
定做震动台常用功率 2.1千瓦 380V 2.5千瓦 380V 1千瓦 220V
五、调试与安装方法
1 吊运：
台面与底架两侧面有四只Φ40孔，为起吊孔，整机运输时，采用底架两侧面四只起吊孔，作为整机运输用。在拆卸台面时，采用台面两侧面四只起吊孔，应先将起重设备装置钩套入孔内，将台面提高约5cm，使活动台面与底架下的定位销脱离后，方可吊运台面。
2 安装：
振动台在安装前应先将安装水泥基础上按“地脚螺栓位置尺寸图”位置浇埋妥四只M16地脚螺栓。水泥基础上平面必须校水平。然后填入消振橡胶垫层，在安装底架拧紧固定螺栓时要找正底架水平。在安装活动台面前，将硬性橡胶填入底架上部，台面与底架安装入座后，发现台面四角不平，可在未压紧的橡胶垫层处再垫入薄橡皮至台面四周均匀压紧为止
六、使用说明
1、 振动台安装前，应先打好基础，打基础时上平面要按水平找并按底梁螺栓孔埋好固定螺栓，然后安装， 安装时固定螺栓必须拧紧。
2、 振动台安装完毕试车前，先开车3—5分钟后停车，对所有紧固螺栓进行检查，若松动须拧紧后方可使用。
3、 振动台布振实过程中，混凝土制品应牢固的紧固在振动台面上，所需振实的制品放置要与台面对称，使负荷平衡，振实制品的紧固装置用户可根据自己的需求自行设计配制。
4、 振动器轴承应经常检查，并定期拆洗，更换润滑油，使轴承保持良好的润滑，延长振动器的使用寿命。
5、振动台应有可靠的接地线，确保安全。
七、操作规程
1、振动台使用前需试车，先开车空载3～5min，停车拧紧全部紧固零件，反复2～3次，才能正式投入运转使用。
2、 振动台在生产使用中，混凝土试件的试模必须牢固地紧固在工作台上，试模的放置必须与台面的中心线相对称，使负载平衡。
3、振动电机应有良好的可靠的地线。
4、振动台在生产过程中如发现噪音不正常，应立即停止使用，拔去电源全面检查紧固零件是否松动，必要时要检查振动电机内偏心块是否松动或零件损坏，拧紧松动零件，调换损坏零件。
5、使用完毕后，关掉电源，将振动台面清洗干净。
